Jak pracuje mechanický strojek: od hnacího barelu přes krok a setrvačku až po regulaci chodu
Trabruba je nezávislý redakční zápisník o hodinářské dílně. Sledujeme cestu energie strojkem, popisujeme demontáž a čištění kalibru, body mazání, práci s lupou a pinzetou a to, proč se stejné hodinky chovají v každé poloze jinak.
Přehled listu
- Téma
- Mechanický strojek a dílenská praxe
- Formát
- Souvislý výkladový text
- Jazyk
- Čeština
- Povaha
- Informační, redakční

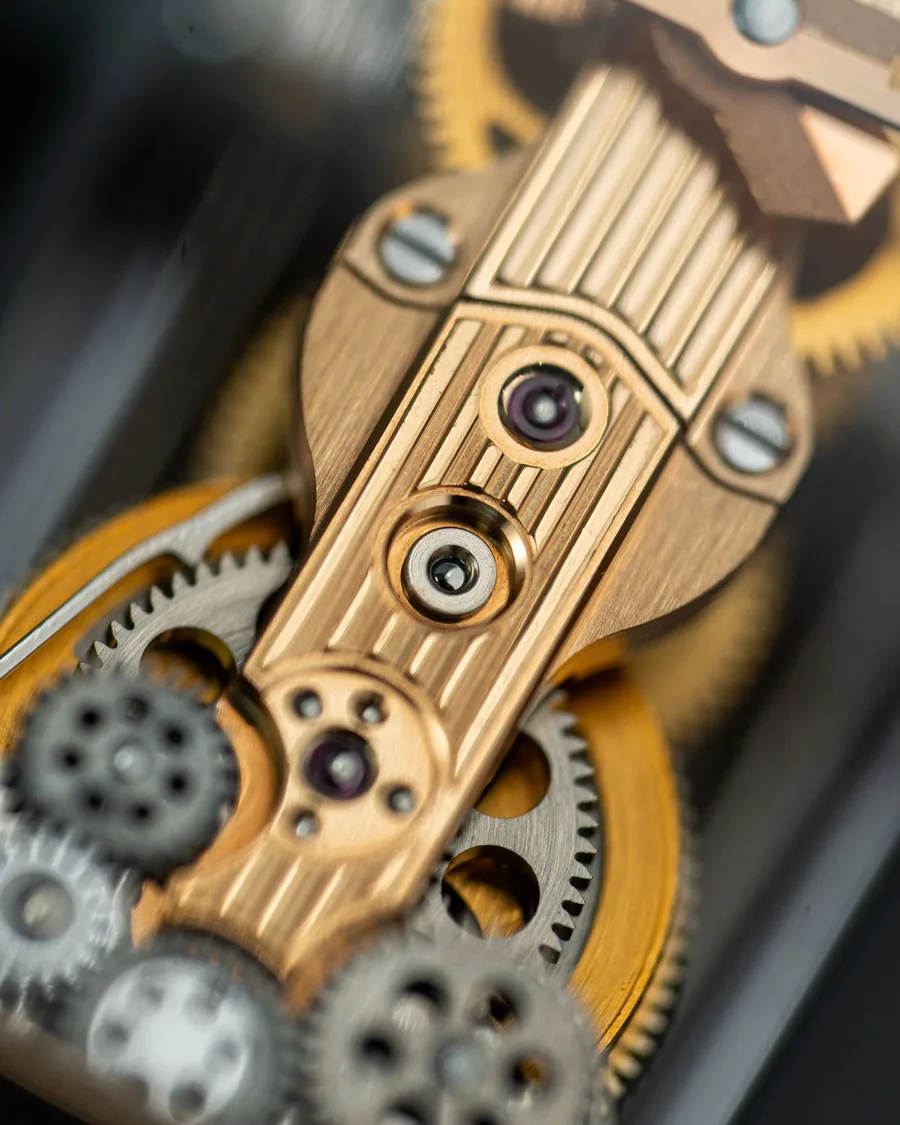

Barel, převod a krok: co se ve strojku vlastně děje
Celý mechanický strojek je zařízení, které drží jednu jedinou zásobu energie a vydává ji po velmi malých, stejně velkých dávkách. Zdrojem je pero navinuté v hnacím barelu. Když je nataženo, tlačí na vnitřní stěnu barelu a snaží se ho otočit. To otáčení by samo o sobě proběhlo během několika okamžiků; úkolem zbytku strojku je zpomalit ho tak, aby vydrželo mnoho hodin a aby jeho průběh byl měřitelný.
Z barelu vede energie do převodového soustrojí. Následuje středové kolo, které se za normálních okolností otočí jednou za hodinu, dále předposlední a sekundové kolo. Každý převodový stupeň zvyšuje otáčky a zároveň zmenšuje sílu, kterou kolečka přenášejí. Proto je barel velký a jeho čepy silné, zatímco poslední kolečko v řadě má čepy tenké jako vlas.
Na konci řady stojí krok, obvykle švýcarský kotvový. Kotva zabírá do zubů krokového kolečka a nedovolí mu volný běh: pokaždé propustí jeden zub a znovu se zablokuje. Zároveň při každém takovém propuštění předá krátký impuls setrvačce. Setrvačka s vláskem si udržují vlastní kmitočet a určují, jak často se kolo posune. Tady se z uložené síly stává čas.
Setrvačka a vlásek jako srdce měření
Setrvačka je kolečko s definovanou hmotností a momentem setrvačnosti, spojené se spirálovým vláskem. Vychýlí-li se z klidové polohy, vlásek ji tlačí zpět; setrvačnost ji přenese přes rovnovážný bod na druhou stranu a děj se opakuje. Bez impulsů z kroku by kmity postupně slábly, s nimi pokračují po celou dobu chodu.
Frekvence tohoto oscilátoru je základní vlastností kalibru. Starší strojky bývají pomalejší, novější rychlejší; vyšší frekvence obvykle znamená stabilnější chod, ale i vyšší nároky na mazání a opotřebení. Amplituda — tedy jak daleko se setrvačka při každém kmitu vychýlí — je přitom praktičtější ukazatel než samotný denní odchyl. Klesající amplituda bývá první zprávou o zaschlém oleji, zaneseném kameni nebo o unaveném hnacím peru.
S oscilátorem souvisí i seřizovací prvky: raketka pro změnu činné délky vlásku, případně regulační šrouby přímo na obvodu setrvačky u kalibrů bez raketky. Zásah do nich má okamžitý vliv na chod, ale nikdy nevyřeší příčinu, která leží jinde. Proto se v dílně nejprve hledá stav mechanismu a teprve nakonec se sahá na regulaci.
Co číst z amplitudy
- Výrazný pokles po pár hodinách chodu — podezření na mazání
- Nízká amplituda hned po natažení — tření v převodu nebo krok
- Velký rozdíl mezi polohami — čepy, kameny, geometrie
- Kolísání ze dne na den — nečistota v soustrojí
Okruhy, kterým se na Trabruba věnujeme
Materiály na tomto webu drží jednu linii: mechanický strojek a to, co se kolem něj děje na dílenském stole. Nejde o katalog značek ani o hodnocení modelů. Zajímá nás stavba mechanismu, postup práce a důvody, proč se určité kroky dělají právě v tomto pořadí.
- Stavba kalibru — hnací barel, převodové soustrojí, krok, setrvačka a vlásek
- Demontáž a zpětná montáž — pořadí operací, kontrola dílů, obvyklé chyby
- Čištění — ultrazvukové lázně, oplach, sušení, zacházení s kameny a s vláskem
- Mazání — druhy olejů a tuků, body nanášení, dávkování, práce s olejnicí
- Regulace chodu — čtení záznamu z časoměrné aparatury, práce s raketkou, beat error
- Polohové odchylky — proč se chod liší vleže a nastojato a co s tím lze dělat
- Optika a nástroje — lupa, pinzety, šroubováky, jejich údržba a ostření
- Pracoviště — pořádek, osvětlení, prach a jeho omezování
- Pouzdro — výměna skla, těsnění, kontrola odolnosti proti vlhkosti
Texty vznikají postupně a bez pevného vydavatelského plánu. Cílem je vytvořit srozumitelný celek, který lze číst na přeskáčku i jako souvislý výklad.
Jak texty vznikají
- Východisko
- Popis mechanismu a postupu, ne recenze
- Rozsah
- Delší souvislé kapitoly
- Ilustrace
- Tematické fotografie dílny a strojků
- Přístup
- Pozorování a otevřené hodinářské názvosloví
Rozebrání, čištění a mazání kalibru
Rozebírání začíná uvolněním napětí v peru. Dokud je barel natažený, každý pohyb v soustrojí je pod silou a hrozí poškození kroku i zubů. Teprve po uvolnění se snímá setrvačka, kotva a postupně jednotlivé můstky. Díly se ukládají odděleně, ideálně tak, aby bylo z rozložení patrné, odkud pocházejí.
Čištění probíhá v několika lázních: odmašťovací, oplachové a závěrečné, po níž následuje důkladné vysušení. Vlásek se setrvačkou a některé citlivé sestavy se ošetřují zvlášť, protože v ultrazvuku snadno dojde k deformaci. Po vysušení se každý díl prohlédne pod lupou — hledají se otřepy, zbytky staré mazivové vrstvy, vlákna z utěrky a poškozené čepy.
Postup na stole
- Uvolnit napětí hnacího pera a zkontrolovat, zda se soustrojí volně otáčí.
- Sejmout setrvačku a kotvu jako první, uložit je stranou od ostatních dílů.
- Rozebrat můstky a kolečka a zaznamenat pořadí, ve kterém byly sejmuty.
- Vyčistit díly v lázních, samostatně ošetřit vlásek a citlivé sestavy.
- Prohlédnout každý díl pod lupou a rozhodnout o výměně opotřebených kusů.
- Sestavit soustrojí nasucho a ověřit volný doběh před nasazením kroku.
- Namazat určené body v předepsaném pořadí a teprve poté nasadit setrvačku.
Mazání není o množství, ale o umístění. Různá místa vyžadují různé viskozity: tenký olej na rychlé čepy setrvačky a poslední kolečka, hustší na pomalejší převod pod větším zatížením, mazací tuk na závity a na kluzné plochy v natahovacím ústrojí. Barel má vlastní režim — vnitřní stěna a pero pracují s přípravkem, který zajišťuje kontrolované prokluzování u kalibrů s automatickým natahováním.
Nadbytek oleje je horší než jeho nedostatek. Přebytek se rozteče po můstku, přitáhne prach a vytvoří brzdící film tam, kde má být povrch suchý. Proto se dávkuje olejnicí po velmi malých kapkách a po nanesení se kontroluje, zda se olej udržel v olejové misce kamene.
Seřízení chodu a polohové odchylky
Po sestavení se strojek nechá běžet a teprve potom se měří. Časoměrná aparatura zachycuje zvuk kroku a vykresluje z něj tři údaje: denní odchylku, amplitudu a takzvaný beat error, tedy nesouměrnost mezi kmitem doleva a doprava. Nesouměrnost se odstraňuje pootočením nosiče vlásku, nikoli změnou délky vlásku.
Měření se dělá v několika polohách, protože gravitace působí na setrvačku pokaždé jinak. Vleže spočívají čepy na plochém dosedu, nastojato se opírají o boční stěnu kamene. Rozdíl mezi polohami vypovídá o stavu čepů, o kruhovitosti vlásku a o tom, zda je vlásek správně vystředěn a rovný. Cílem seřízení není nulová odchylka v jedné poloze, ale co nejmenší rozptyl napříč všemi.
Až úplně nakonec přichází raketka. Posunutí činné délky vlásku zrychlí nebo zpomalí chod, ale nezmění nic na příčinách rozptylu. Když se odchylky v polohách liší o desítky sekund, je řešení v mechanismu, nikoli v posunu regulátoru.
Polohy při měření
- Ciferníkem nahoru
- Ciferníkem dolů
- Korunka vlevo
- Korunka nahoru
- Korunka dolů

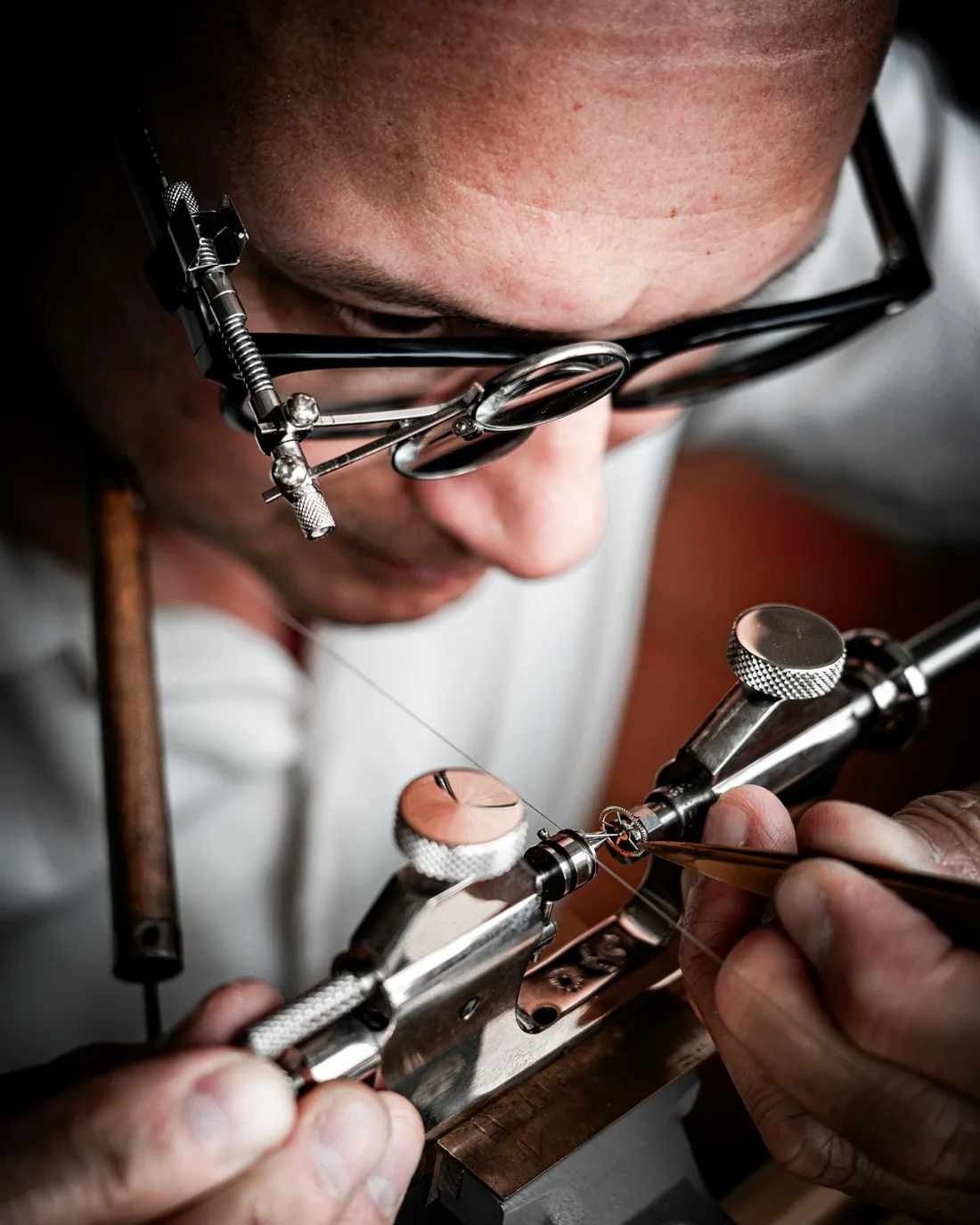

Lupa, pinzeta a boj s prachem
Práce se odehrává v měřítku, kde je oko bez pomoci prakticky slepé. Lupa se nasazuje do očnice tak, aby ruce zůstaly volné, a její zvětšení se volí podle úkolu: slabší pro celkovou orientaci na můstku, silnější pro kontrolu čepu nebo olejové misky. Špatně zvolené zvětšení unavuje víc než dlouhá práce.
Pinzeta je prodloužením prstů a její stav rozhoduje o tom, jestli díl zůstane na stole, nebo odletí. Hroty se pravidelně srovnávají na brousku tak, aby dosedaly po celé délce a nekřížily se. Šroubováky se rovněž udržují: břit musí odpovídat šířce drážky, jinak poškrábe můstek nebo zdeformuje hlavu šroubu.
Prach je trvalý protivník. Usadí se v olejové misce, přilepí se na namazaný čep a projeví se poklesem amplitudy dřív, než by se dalo čekat. Pomáhá jediné: uklizený a přehledný stůl, kryt nad rozdělanou prací, čisté ruce a odkládání jen do uzavíratelných nádobek.
- Rovná pracovní deska s dostatkem přímého světla a bez průvanu
- Uzavíratelné misky a kryt na rozdělaný strojek
- Pinzety s pravidelně srovnávanými hroty a šroubováky odpovídající drážkám
- Pracovní podložka, ze které jde snadno najít odskočený díl
- Oddělené místo na díly čekající na čištění a na díly už čisté
Obvyklé chyby
- Rozebírání s nataženým perem
- Manipulace s vláskem pinzetou
- Příliš velká kapka oleje
- Nasazení kroku před kontrolou doběhu
- Regulace místo hledání příčiny
Sklo, těsnění a odolnost proti vlhkosti
Strojek chrání pouzdro a o jeho stavu rozhodují drobnosti. Sklo se podle typu drží tlakem, převlečným kroužkem nebo lepeným spojem; při výměně se měří průměr s přesností na setiny a osazení se vyčistí, aby nové sklo dosedlo rovně. Minerální sklo se snáz poškrábe, safírové je tvrdší, ale citlivější na bodový náraz při lisování.
Těsnění patří k dílům, které se při každém otevření pouzdra kontrolují a v případě pochybností vyměňují. Guma tvrdne, ztrácí pružnost a v místě dosedu se vytlačí do trvalého tvaru. Před nasazením se ošetří tenkou vrstvou silikonového mazadla, které usnadní usazení a zpomalí stárnutí.
Kontrola odolnosti proti vlhkosti se dělá až po uzavření pouzdra, na k tomu určeném přístroji. Nejprve se hledá netěsnost v suchém režimu, kde se sleduje deformace pouzdra pod tlakem; teprve při nejasném výsledku přichází na řadu mokrá zkouška. Údaj vyražený na dně je hodnota z výroby a bez zkoušky neříká nic o dnešním stavu konkrétního kusu.
Před uzavřením pouzdra
- Sklo dosedá rovně a osazení je čisté
- Těsnění je celistvé a nepřekroucené
- Korunka a tlačítka jdou hladce
- Na ciferníku a skle nezůstalo vlákno
- Zkouška proběhla po uzavření, ne před ním
